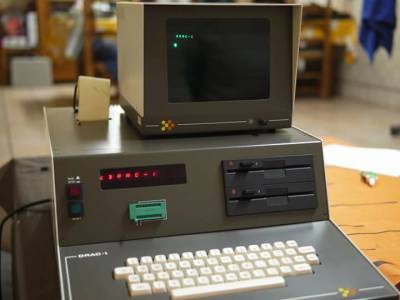

El comelta Drac-1 es un ordenador personal comercializado por Comelta en algún momento de 1982. Estaba basado en el diseño del Rockell AIM-65, realizando numerosas mejoras e integrando muchas de las expansiones que Comelta había creado para este equipo bajo la denominación Familia CR. Además de todo esto tenía una pequeña impresora térmica, una pequeña pantalla de 20 caracteres integrada en la unidad princiapl y un monitor NEC C9M60P31 de fósforo verde de 21 líneas por 60 caracteres.
 |

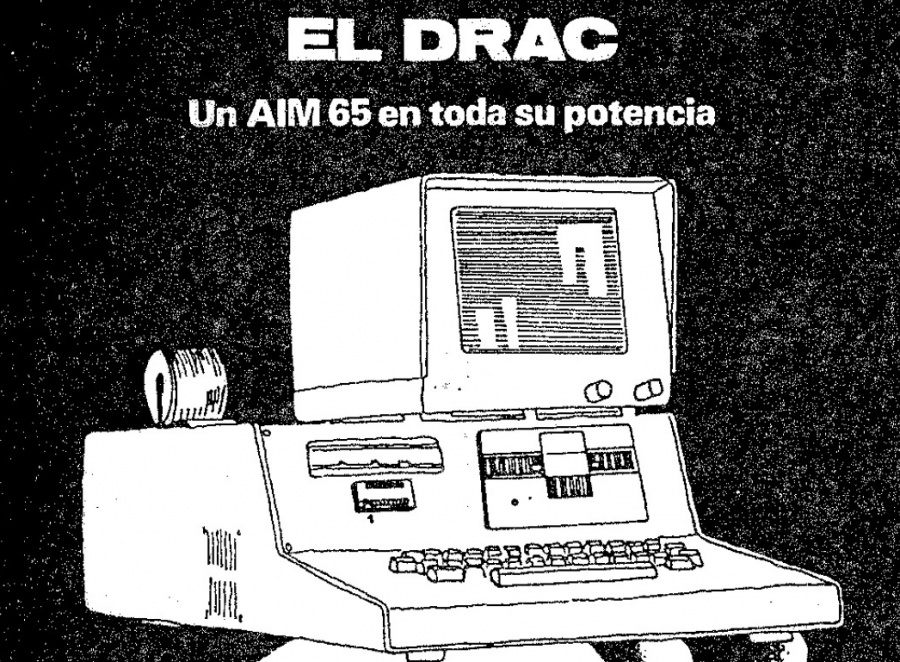

| Es posible que el DRAC-1 originalmente llevara una sola diskettera basándonos en la portada de su Manual |
 |

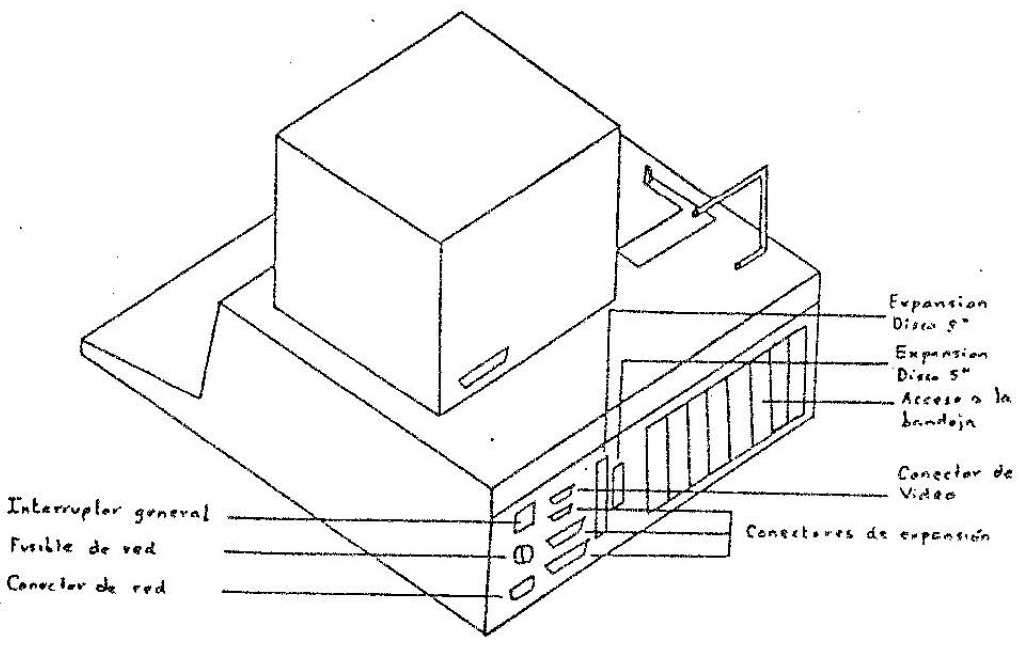

| Imagen del manual del Drac-1 indicando las partes del equipo |
 |
| Imagen del manual del Drac-1 indicando los puertos traseros |
La tarjeta de Expansión CR-101 esta compuesta principalmente por el Procesador Rockell 6502 de 1Mhz, una controladora Rockwell 6532 y un Adaptador Versátil de Inerfaz 6522. También podía disponer de EPROMs 2716 o 2708.
 |

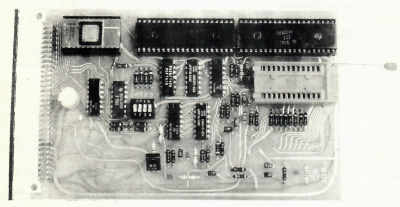

| Foto del CR-101 |
 |
| Diagrama de bloques del CR-101 |
| Ficha del Comelta DRAC-1 | |
|---|---|
 |
|
| Lanzamiento | 1982 |
| CPU | 2 RockWell 6502 @ 1Mhz |
| RAM | 24Kb |
| ROM | 36Kb |
| Almacenamiento | Soporte para Cassette, 2 Disketteras 5,25 de 320Kb a doble cara y un Programador EEPROM |
| Sistema Operativo | (Propio) Con Interprete de Basic 1.1 y Ensamblador |
| Monitor integrado | 21 líneas de 60 caracteres monocromo |
| Otros | Impresora matricial integrada |
| Precio | Desde 375.000 Pesetas |
El CR-106 era un módulo de expansión de 8Kb de RAM diseñado y fabricado por comelta para el AIM-65. El Drac-1 montaba 3 de estos para tener 24Kb de RAM. Esta expansión utilizaba un conector DIN de 64 contactos. Según la hoja de datos de Comelta sobre esta expansión, esta podía ser insertada directamente en el AIM-65 o conectada a través del CR-401 para tener un máximo de 40Kb de RAM.
 |

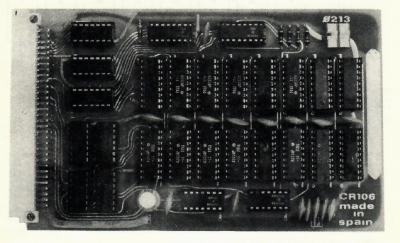

| Foto del CR-106 |
 |

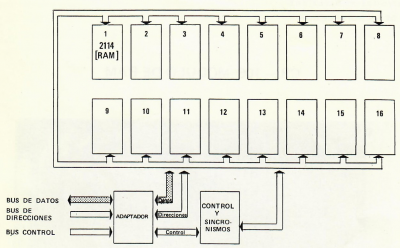

| Diagrama de bloques del CR-106 |
El CR-108 es una tarjeta de expansión que añade un programador de Epron al AIM-65 compatible con EPROM 2708 y 2716
 |

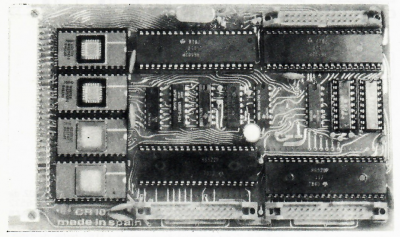

| Foto del CR-108 |
 |

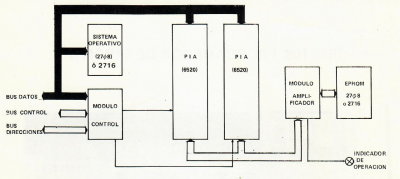

| Diagrama de bloques del CR-108 |
El CR-119 es una tarjeta de expansión para el bus S-64 que puede albergar 8 memorias de 1Kb, 2Kb, 4Kb o 8Kb de 24 o 28 Pines en 2 bancos de memoria.
 |

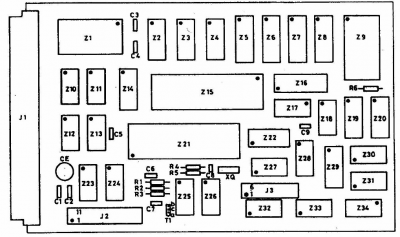

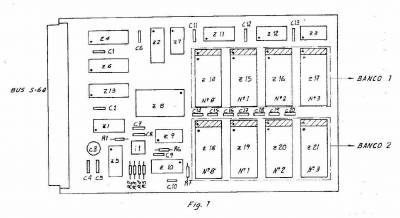

| Diagrama del CR-119 |
El CR-120 es una tarjeta de expansión que añade un programador de memorias EPROM al AIM-65
 |

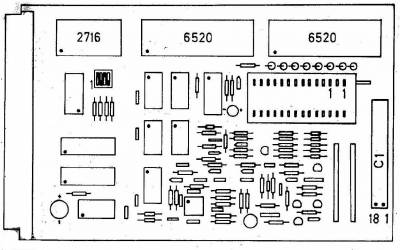

| Diagrama del CR-120 |
 |

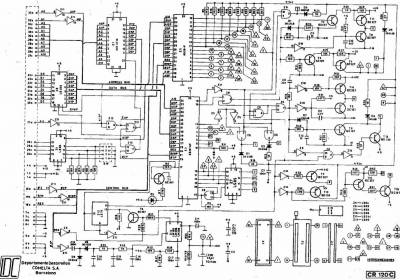

| Diagrama electrónico del CR-120 |
El CR-113 es una tarjeta de expansión que integra un controlador para el CRT NEC que utiliza el DRAC-1
 |
| Diagrama del CR-113 |
 |

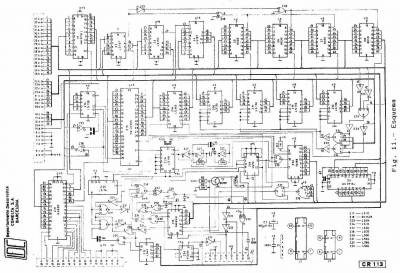

| Diagrama electrónico del CR-113 |
El CR-401 es un módulo que permite añadir hasta 6 expansiones más al AIM-65.
 |
| Foto del CR-401 |
 |

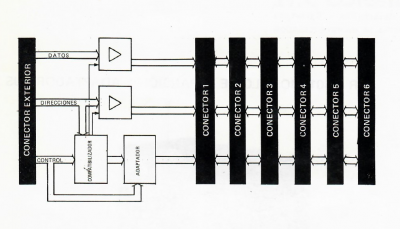

| Diagrama de bloques del CR-401 |
